SR5900*推出，IMF易福門控制顯示器

本產品的接線方式

流量傳感器的控制顯示器

SR5900
SRM12XXBFPKG/

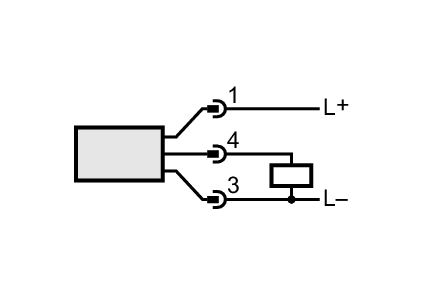

接線圖

電氣連接

接插件: 1 x M12

接口

產品資料

對管道中液體和氣體的監控

用于大浸入深度流量傳感器的連接

用于陶瓷、高不銹鋼和鈦制作的傳感器

開關點設定方便，適合快速安裝

LED 柱狀圖指示開關點和流量

應用

應用 流量監控; 斷線監控

電氣數據

工作電壓 [V] 19...36 DC

電流損耗 [mA] < 70

防護等 III

反相保護 有

開機延遲時間 [s] 10

頻道數 1

輸出

電氣設計 PNP

開關量輸出DC電壓降值 [V] 2.5

開關量輸出DC的持續電流負載 [mA] 250

開關功能流量監控 當有流量時，輸出開關: ON為輸出功能=常開/ OFF為輸出功能=常閉

短路保護 有

過載保護 有

軟件/編程

開關點調整 按鈕

工作條件

環境溫度 [°C] -20...60

外殼防護等 IP 67; (帶連接的傳感器)

/測試

EMC電磁兼容

EN 61000-4-2 ESD 4 kV CD / 8 kV AD

EN 61000-4-3 HF電磁場輻射 10 V/m

EN 61000-4-4 Burst 2 kV

EN 61000-4-6 射頻場感應的傳導抗擾度 10 V

抗沖擊

DIN IEC 68-2-27 30 g (6 ms)

抗震

DIN IEC 68-2-6 5 g (55...2000 Hz)

MTTF [年] 342

機械技術數據

重量 [g] 225.5

原材料 不銹鋼(1.4404 / 316L); 不銹鋼(1.4301/304); PC; PBT-GF20; EPDM/X; 黃銅

顯示器/操作件

顯示

功能 LED, 條狀圖

開關狀態 LED, 桔黃色 斷線的情況下閃爍

注釋

注釋

用于流量傳感器的連接，無短路保護/無反相保護

流量傳感器必須與控制顯示器直接連接。

不允許通過延長的電纜連接。

包裝單位 1 件
